氣動控制芯片，內部包含控制模塊、氣動檢測、過流檢測、LED 顯示、驅動輸出等模塊。氣動信號通過咪頭傳輸?shù)叫酒?，片?nèi)經過信號處理轉換為控制信號，以執行特定的功能。

      該芯片采用ASIC設計，不會有目前的MCU方案的死機現象，也不會出現因低于臨界電壓而引起的芯片無法復位現象；芯片工作狀態穩定，恒定輸出電壓，并帶有發熱絲短路保護功能，在負載電阻小于0.5Ω時輸出截止, 靜態電流小于5uA, 根據不同的應用狀態，在啟動、輸出超時、電壓檢測、負載短路、充電過程中實現不同 LED 指示功能。

????? 該芯片將電子煙功能和電池充電功能集成到一個單芯片解決方案中?？梢赃x擇傳統的 5V 適配器和 USB 端口進行電池充電。 增加了獨立的充電器輸入引腳，具有更高的靈活性。外圍應用電路簡單，元件極少，僅用一顆LED燈和兩顆電容，系統成本低。

主要技術特點：

• 集成電子煙模擬采集、電池充電和MOSFET 驅動的SoC解決方案
• 采用ASIC設計?
• 內含短路保護功能(SCP)
• 內含欠壓保護功能(UVLO)
• 內含過溫保護功能(OTP)
• 完善的 LED 工作指示功能
• 寬電壓充電(4.5-6V)
• 充電性能優越
• 充電電壓檢測誤差精度高(1%以內)
• 抗震動、聲音、磁場干擾，可靠性高
• 外圍應用電路簡單，成本低
• 低靜態電流: <5uA 高輸出電流: 3.0A

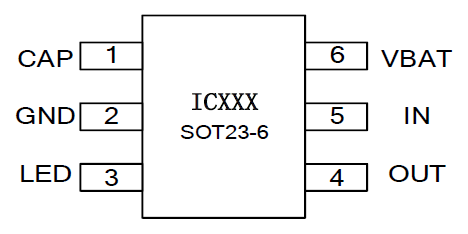

管腳分配：
