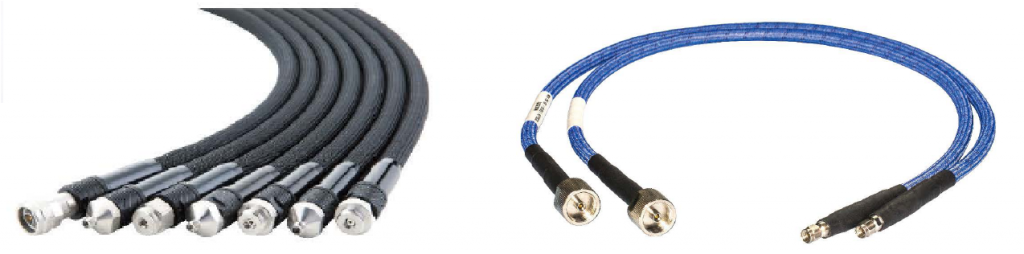

高性能/經濟型矢網專用穩幅穩相測試電纜

高性能穩幅穩相測試電纜組件定位于矢量網絡分析儀專用，具有極為穩定的電壓駐波比和插入損耗，擁有優異的機械相位穩定性和連接重復性，端口采用NMD專用連接器，具有堅固可靠的機械結構，可承受彎曲、擠壓和拉伸等外力，且保持可靠的穩定性能。工作頻率覆蓋DC～67GHz，支持各種端口類型：N型、3.5mm、2.92mm、2.4mm和1.85mm。

典型型號	端口	最高頻率	駐波	插損	相位	幅度
TZ4865	N	18GHz	1.20	<1.5dB	<±2.0o	±0.05dB
TZ3577	3.5/3.5	26.5GHz	1.25	<1.8dB	<±2.5o	±0.05dB
TZ2978	2.92/2.92	40GHz	1.30	<2.8dB	<±3.0o	±0.05dB
TZ2429	2.4/2.92	40GHz	1.30	<2.8dB	<±3.0o	±0.05dB
TZ2476	2.4/2.4	50GHz	1.35	<3.1dB	<±3.5o	±0.05dB
TZ3578	1.85/1.85	67GHz	1.50	<5.8dB	<±6.5o	±0.05dB

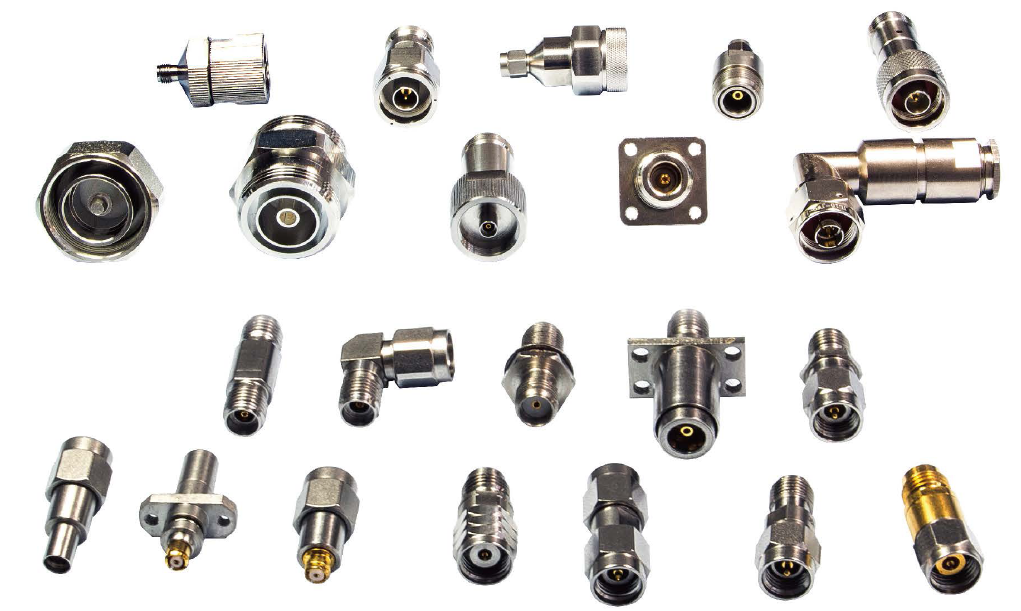

各類半柔/半鋼連接測試電纜組件及轉接器

提供各類射頻微波毫米波連接測試電纜組件，接口類型支持L29、BNC、TNC/TNCA、N、SMA、3.5mm、SMP/GPO、K、2.4mm、Mini-SMP/SMPM/GPPO/SSMP、1.85mm、1.0mm等接口類型，測試最高工作頻率110GHz。線纜外徑1.9mm、2.2mm、3.6mm。轉接器采用銅鍍金、銅鍍?nèi)辖稹⒉讳P鋼鈍化處理。支持直連式、直角彎式、弧彎式、四孔法蘭、雙孔法蘭、穿墻法蘭等。

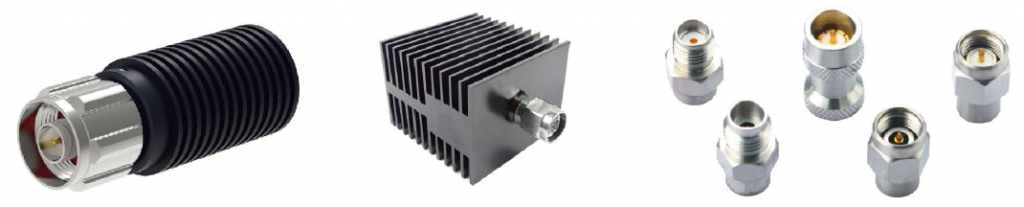

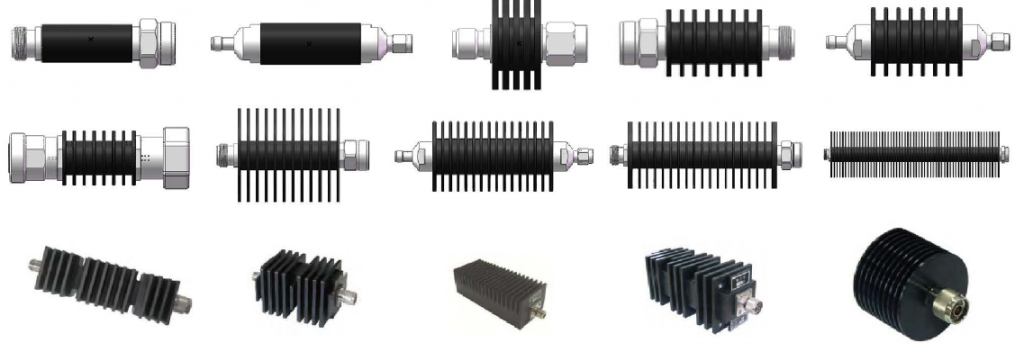

同軸負載、衰減器

負載主要用于全部吸收來自傳輸線的微波能量，改善電路的匹配特性，也稱為匹配負載。也可以作為多端口微波器件如環形器、耦合器的匹配端口，從而保證特性阻抗匹配，以便進行精確測量。具有工作頻帶寬、駐波系數低、抗脈沖、抗燒毀性能好等特點。

同軸固定衰減器可定量吸收傳輸線中的能量，擴展功率量程，控制功率電平，并可配以小功率測試的功率計探頭精確測量各種射頻微波發射機的功率。

頻率范圍	接口類型	功率W	駐波	衰減值
DC～4GHz	L29,N,3.5mm,2.92mm	10,50,100,200,300	1.20	1-9,10/20/30/40/50
DC～18GHz	N,3.5mm,2.92mm	5,10,50,100,200,300	1.25	1-9,10/20/30/40/50
DC～26.5GHz	3.5mm,2.92mm	5,10,50	1.30	1-9,10/20/30/40/50
DC～40GHz	2.92mm	5,10,50	1.30	1-9,10/20/30/40/50
