研發測試離不開儀器，生產測試離不開系統

陜西騰澤邁科電子有限公司與全球著名儀表廠商合作，積極推動廠家和用戶的深層次技術交流，引入最新技術，提供高性價比服務?；谟布O(shè)備開發專業測試系統，廣泛用于自動化和專用技術領域。

一、儀器儀表合作廠家：

是德科技：

羅德與施瓦茨

安立

Anapico

力科

EMCpartner：

Montena：

AR：

CPI：

FARRAN：

MAURY：

HKHJ：

RFLIGHT：

3CTest：

二、測試系統

測試系統主要特點

• 基礎平臺架構開放通用

基于開放式系統進行搭建，具備廣泛的兼容性與可擴展性；能夠很容易地將不同語言編寫的DLL、EXE包容到一起進行協調工作，有效保護用戶已有資產并融入共享復用；采用多種軟件重用技術來進行測試應用的高效組裝開發，可以方便地進行軟件升級與定制維護。

• 儀器設備升級替換便利

驅動程序完全符合可互換虛擬儀器測試驅動程序規范，有效解決測試應用程序的硬件無關性，進而從根本上實現了儀器設備可互換。程控接口總線涵蓋業界主流標準總線，包括GPIB、LAN、USB、CAN、RS232與IEEE1394等。

• 無人值守高度自動化

提供自定義時間任務序列（時間表）功能，進行試驗測試任務序列的預設置、驗證與執行。在按時間表執行模式中，可根據用戶試驗測試業務需要形成可編輯任務序列，當執行到特定時刻時自動執行相應的測試應用。

• 專業數據分析處理

提供試驗記錄數據的查詢、瀏覽、統計與報表輸出功能；允許授權用戶獲取各種試驗數據信息，進行試驗數據的添加錄入、編輯修改、刪除、清空與導出下載等。提供獨立的數據處理工具，以輔助產品設計師進行試驗數據分析與測試報表生成。

•  友好人機交互界面

提供有快捷鍵、工具條按鈕、下拉式菜單、彈出式菜單、功能按鈕等人機交互接口；具有完善的幫助提示與易用的操作引導，進行人性化界面設計，做到人機交互簡單明了、用戶界面風格統一。

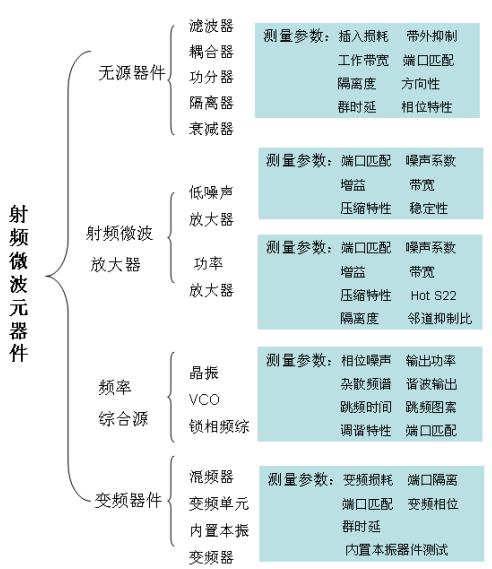

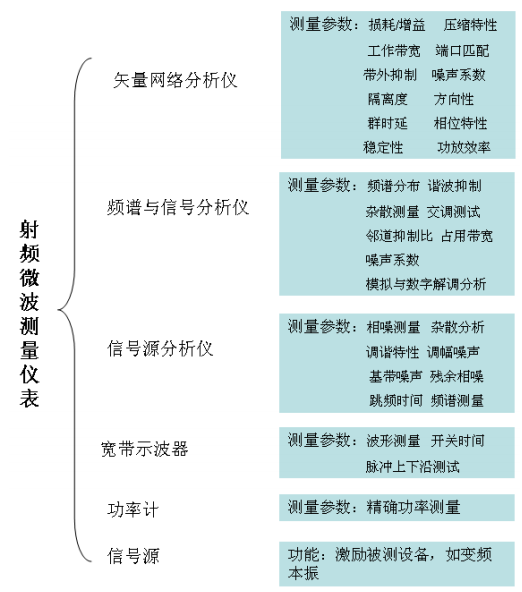

1. 電子產品自動化檢測系統

電子產品主要分為兩類：有源和無源產品。簡單地講就是需能（電）源的器件叫有源器件，無需能（電）源的器件就是無源器件。有源器件一般用來信號放大、變換等，無源器件用來進行信號傳輸，或者通過方向性進行“信號放大”。容、阻、感都是無源器件，IC、模塊等都是有源器件。

有源器件要正常工作，除了本身功能回路中的電能外，還需要另外給它提供正常工作電源，例如三極管、場效應管、大部分飽含晶體管的集成電路等。有源器件一般用來信號放大、變換等，有源器件在工作時會產生各種諧波，使輸出失真。

無源器件正常工作時，不需要另外給它提供電源，無源器件在工作時不會產生諧波，只會產生噪音和相移，無源器件用來進行信號傳輸，或者通過方向性進行“信號放大”。

• 有源器件檢測系統
• 無源器件檢測系統
• T/R組件測試系統

1. 天線測試系統

• 近場測試系統

天線的近場測量指的是測量探頭在天線的輻射近場區域內（天線在空間輻射的場可以通過距離的大小劃分為三個區域，在（0~λ/2π）內是電抗近區，在（λ/2π~2D^2/λ）內是輻射近區，在（2D^2/λ~+∞）內是輻射遠區）。因?yàn)榻鼒?chǎng)測量所需要的測量距離很小，所以受到的外部環境的干擾也很小，精度比較高，保密性也有保障，最重要的是可以不受天氣影響進行全天候不停時的測試。還可以進行各種電磁環境的仿真，然后通過精密的數學分析計算，對測量中產生的誤差進行有效性補償，所以這種測量方法的精確性遠遠高于遠場測量。但是，近場測量也有不足之處，測量設備由于其高精度性，造成了設備造價很高，耗時也比較長，這是近場測量技術發展過程和實際應用中的一點阻礙。

近遠場變換中，不可避免會出現誤差。在近場測量的主要誤差源總共有18項，大致分為四種：探頭系統的誤差源，測試環境的誤差源，測量?jī)x器的誤差源和隨機誤差及計算誤差源。目前，對于平面測量技術來說，國內外學者已經研究比較透徹，通過進行仿真模擬，數學分析，實驗測量等方法，對不同種類的誤差源引起的對遠場方向圖的影響進行實際分析，然后對不同誤差采用不同的補償方法來進行修正。現在所熟知的主要補償技術有：熱漂移補償，阻抗適配補償，探頭位置補償，電纜擾動補償，掃描面截?cái)嘌a(bǔ)償，采樣補償，探頭與天線間多重反射補償，系統相位補償，噪聲與接收機補償，環境散射補償，隨機誤差補償，串?dāng)_與泄漏補償，組合不確定度補償?shù)取?/p>

• 遠場測試系統

天線測量的最根本原理是通過源天線發射平面波，到達被測天線后通過測量天線的接收參數，最終得到被測天線的性能。在傳統的天線遠場測量系統中，一般把被測天線放置在距源天線比較高的高架上，使得從源天線發射的球面波，經過足夠遠的距離后能展開得比較大，可以近似為平面波，如圖所示。

新型天線遠場測量系統是一套軟硬件結合的復雜系統，硬件部分主要包括控制系統，射頻系統，以及機械子系統。其中工控機對驅動器，運動控制器以及伺服電機進行控制實現對天線方位，姿態的調整。通過GPIB接口對矢網的控制中完成測試中信號的發射、接受、數據采集、存儲和傳輸。軟件處理部分完成對遠場測量數據的分析，獲得遠場方向圖，增益等天線參數。

天線測試場是鑒定和測試天線參數的空間區域。通訊、雷達等用途的天線，天線參數都是在遠區條件下測試得到的。要對其進行測量需要滿足遠區條件，即用一個理想均勻平面波照射待測天線。這也是天線測試場設計與鑒定的基本思想。

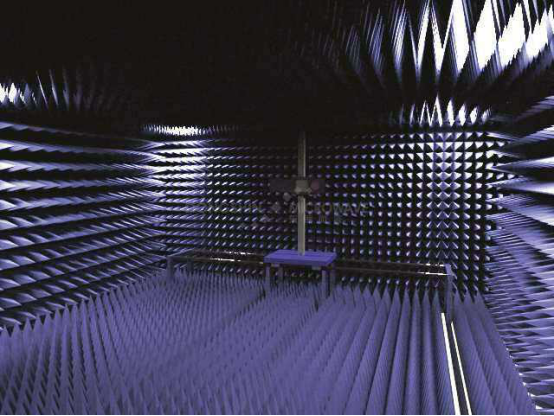

天線測試場需要滿足最小測試距離的要求，同時還應盡量避免周圍地形地物的影響從而比較真是地模擬自由空間；這樣的測試場按照原理可以歸為兩大類：自由空間測試場、地面反射測試場；其中自由空間測試場又可以分為高架天線測試場、斜天線測試場和微波暗室。

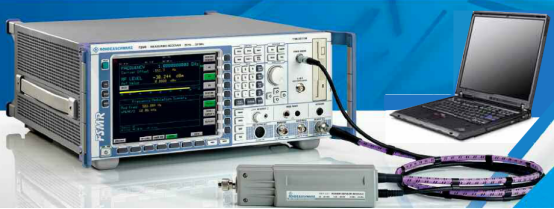

1. 計量檢測系統

計量檢測通依據行業和國家最新的校準標準，基于計量校準設備，對不同類型的設備進行計量校準。

• 直觀的用戶界面，可以在自動或手動模式下操作；
• 根據外部標準進行手動校準的程序；
• 可以提供定期校準服務；
• 報告功能可以記錄校準結果。

常用校準系統有：

• 信號發生器檢定系統；
• 頻譜分析儀檢定系統；
• 功率計檢定系統；
• 矢量網絡分析儀檢定系統；
• 示波器檢定系統
